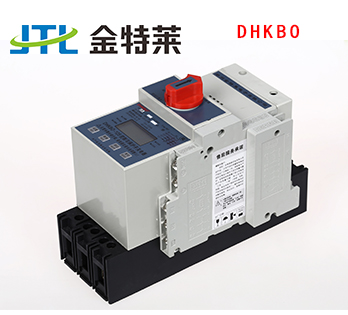

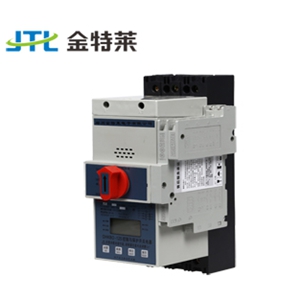

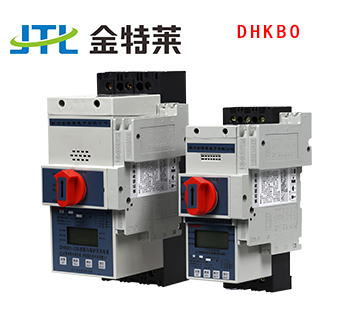

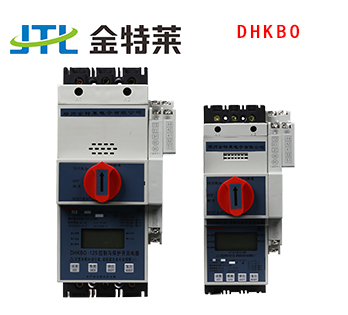

控制与保护开关电器DHKBO

产品介绍：

名称：控制与保护开关电器

别名：控制与保护开关、控制保护开关

型号：DHKB0

额定工作电压：AC 220V

工作频率：50Hz

详细内容阅读具体参数

相关资料：控制与保护开关使用说明书

产品介绍：
DHKBO即“控制与保护开关电器”是新型的低压电器产品。其符合的标准为IEC60947-6-2(1997)《低压开关设备和控制设备第6部分：多功能电器第2节：控制与保护开关电器》和GB14048.9-2008《低压开关设备和控制设备多功能电器（设备）第2部分：控制与保护开关电器（设备）》。

主要用于交流50Hz、额定工作电压至690V、主体额定电流自16A至125A、智能控制器可调工作电流自0.16A至125A、功率自0.05kW至55kW的电力系统中能够接通、承载和分断正常条件下（包括规定的过载条件）的电流或电压，也能够接通、承载一定时间和分断规定的非正常条件下（如短路、欠压等）的电流或电压。

DHKBO 12 C / M 12 / 06 M / F

1    2  3  4  5  6  7   8

1、控制与保护开关电器

2、壳体等级电流（A）  45框架：12、 16、 25、 32、 40、 45

125框架：50、 63、 80、 100、 125

3、短路分析能力：C-经济型 35KA; Y-标准型 50KA(可省略)；H-高分段型 80KA

4、负载性质（电机）

5、整定电流：0.25-125（A）

6、附件代号： 02 - 2常开 + 1常闭 + 1报警；

06 - 3常开 + 2常闭 + 2报警；

09 + 02 - 4常开 + 2常闭 + 2报警；

7、控制电源电压：M-AC 220V、Q-AC 380V

8、增选功能代号：F - 消防；L - 漏电；G - 隔离

应用范围 ：

1、 冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和机电保护与控制系统。

2、 电机控制中心（MMC）及配电中心。

3、 电力站及变电站。

4、 港口和铁路系统（如航空港、客运中心等）。

5、 高速公路照明、通风系统。

6、 各种场合的消防泵、风机等。

7、 现代化的建筑照明、电源转换、泵、风机、空调、消防等电气控制与保护系统。

8、 医院、商业大楼、电信通讯机房、信息处理中心等。工厂或车间的单电机控制与保护系统。

功能特点 ：

1、DHKBO控制与保护开关集成了传统的断路器（熔断器）、接触器、过载（或过压、断相、漏电等）保护继电器、启动器、隔离器、电机综合保护器等主要功能。

2、具有远距离自动控制和就地直接人力控制功能，具有面板显示及机电信号报警功能。

3、具有过压保护、欠压保护、断相保护、欠流保护、电流不平衡保护、过流保护、堵转保护、短路保护、漏电保护等功能，具有体积小、可靠性高、短路分断能力强、飞弧距离短等优点。

KBO推荐阅读：

kbo控制与保护开关原理和功能
控制与保护开关现阶段国内发展状况

控制与保护开关技术参数：

1.额定工作电压Un： AC  220V  50Hz

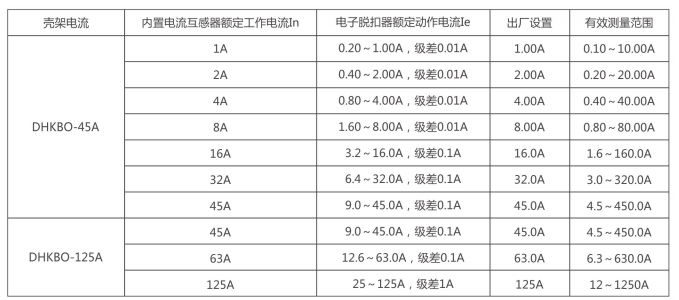

2.额定工作电流： 可在下表所示的允许范围内任意设置。

3.欠流保护

- 欠流保护值整定范围：5%～90%Ie可设，级差为1%，出厂默认为5%Ie

- 欠流延时动作时间： 3秒

- 欠流故障报警自动恢复延时时间：10秒

4.过流保护

- 过流反时限延时保护曲线： 1～6。 出厂设置为3

5.堵转保护

- 堵转保护值整定范围： 2～8Ie可设，级差为1倍，出厂默认为5Ie

- 堵转延时动作时间： ≤ 1秒

- 堵转故障报警自动恢复延时时间：10秒

6.短路保护

- 短路保护值整定范围： 4～10Ie可设，级差为1倍，出厂默认为8Ie

- 短路延时动作时间： ≤ 0.1秒

- 短路故障报警不自动恢复

7.三相不平衡保护

- 三相不平衡保护值整定范围：10%～95%可设，级差为1%，出厂默认为60%

- 三相不平衡延时动作时间： 3秒

- 三相不平衡故障报警自动恢复延时时间：10秒

8.漏电保护功能

- 漏电保护值整定范围：20～200mA可设，级差为10mA，出厂默认为30mA

- 漏电延时动作时间： ≤ 0.1秒

- 漏电故障报警自动恢复延时时间：10秒

9.欠压保护

- 欠压保护值整定范围：

Un＝220V时，170～220V可设，级差1V，出厂默认为187V

Un＝380V时，300～380V可设，级差1V，出厂默认为323V

- 欠压延时动作时间： 10秒

- 欠压故障报警自动恢复延时时间：10秒

10.过压保护

- 过压保护值整定范围：

Un＝220V时，220～270V可设，级差1V，出厂默认为253V

Un＝380V时，380～460V可设，级差1V，出厂默认为437V

- 过压延时动作时间： 5秒

- 过压故障报警自动恢复延时时间：10秒

11.断/缺相延时动作时间

- 断/缺相故障报警自动恢复延时时间： 10秒

12.启动延时时间整定范围

- 1～99秒可设
