第一章.智慧用電系統建設背景

隨著我國城鎮化建設步伐的不斷加快，人們生活水平的不斷提升，傳統消防安全問題并沒有得到根本解決，非傳統的消防安全因素卻日益上升。

2011年至2016年，我國共發生電氣火災52.4萬起，造成3261人死亡、2063人受傷，直接損失92億余元，均占全國火災總量及傷亡損失的30%以上；其中重特大電氣火災17起，占重特大火災總數的70%。線路短路、漏電、線路超負荷是引發電氣火災事故的主要原因，尤其是環境潮濕、絕緣受損、線路對地電容變大產生的剩余電流引起的火災更是頻繁發生，這些事故暴露出電氣產品生產質量、流通銷售，建設工程電氣設計、施工。電氣產品及其線路使用、維護管理等方面存在突出問題。因此加強安全用電管控，避免電氣火災事故發生已經刻不容緩。

為有效遏制電氣火災高發勢頭，確保人民群眾生命財產安全，國務院安全生產委員會在2017年4月26日發布了安委【2017】4號文件，文件主旨意為在全國范圍內組織開展為期三年的電氣火災綜合治理工作，從2017年5月開始，到2020年4月結束，共分4個階段（動員部署階段、自查自糾階段、建章立制階段、集中整治階段）進行，其中第四個階段從2018年1月至2020年4月，是4個階段中的最為關鍵的階段。
鄭州金特萊電子有限公司針對我國當前電氣火災事故頻發的情況，研發了一套電氣火災監控管理系統——智慧安全用電管理系統。24小時在線，實時監測用電單位的漏電、導線溫度以及電流的數據變化，如有異常，現場會有聲光報警信號，客戶端會通過短信、電話等形式報警，單位負責人、電工和安全管理人員可以只通過手機APP就能隨時隨地了解電氣線路工作狀態，實時監控安全用電，有故障信號立即進行整改，確保用電安全。能切實織密筑牢電氣安全網，減少人民財產損失，整體提高城市安全保障水平，全面提高全社會電氣火災防控能力。

第二章.電氣火災現狀分析
當前現狀總結以下主要問題：
(1)電氣線路安全管控不規范
電氣線路年久失修，配電設施參差不齊，甚至沒有專門的配電箱或配電柜。有些電氣線路敷設不規范，而且酒店住戶因用電安全意識不高，插座用電不規范，使用大功率電器設備，易導致電線短路或線路負荷過大造成線路溫度過程，從而造成火災。
(2)可燃物量大而集中，火災載荷大
通過對以往其他地方火災事故的分析及在實際調研中發現，起火物多為可燃物，酒店多為聚集場所，往往有很多可燃物，這些物品堆積擺放，耐燃性能低，極易起火。
(3)消防安全管理薄弱，消防安全意識淡薄

有些酒店的消防組織管理薄弱，從業人員安全意識較低，未建立長期有效的安全防范機制，且酒店住戶的消防安全防范意識也普遍較差，極易受到火災的傷害。

第三章.智慧用電系統建設方案
3.1.項目簡介
本項目通過對臨潁縣某大酒店的消防安全現狀進行調研，建設智慧安全用電云平臺。該平臺能夠通過物聯網技術，對電氣線路中常見的安全問題以及電力資源使用問題，進行全方位的監控，通過智慧用電云平臺對所檢測到的數據匯總整理，保證人們的用電安全。同時基于移動互聯、云計算技術及大數據等現代信息技術，將引起電氣火災的主要因素進行實時在線監測，統計分析，匯總為電氣安全數據實時傳送至云服務平臺，同時將數據同步傳輸至手機app中，做到隨時隨地查看和接收報警信息，輔助相關人員將風險控制在萌芽階段。
3.2.總體架構

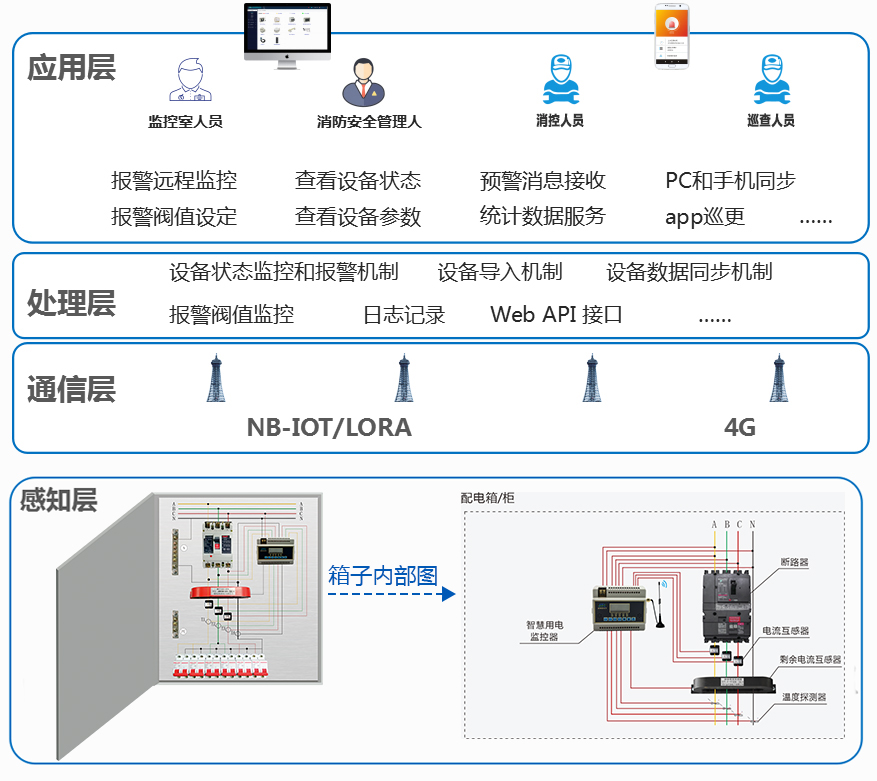

智慧消防云平臺整體分為四個層面：感知層、通信層、處理層和應用層。
感知層：主要通過將智慧安全用電監控探測器安裝在酒店的各個配電箱（柜）上，用以監測電壓、電流、漏電電流、溫度等。
通信層：通信層主要用于對前端傳感器采集到的各類監控數據，通過窄帶技術進行傳輸，目前支持了包括NB-IOT和LORA等技術。還包括了用于手機APP信息傳輸的4G。
處理層：主要任務是將物聯網傳輸中斷采集的數據進行解析和同步，并設置監控機制和報警閥值監控原理，同時對外提供api接口。
應用層：主要針對酒店的消防安全用電相關的管理人員使用，可通過電腦端和app實時接收電氣火災報警信息和設施的運行狀態信息。通過面向不同角色用戶實現不同的應用，同時，應用平臺根據實際使用需要支持WEB端和APP端同時使用，信息保持高度同步。
3.3.方案詳解
智慧安全用電云平臺通過物聯網方式將前端的監測信息通過無線方式傳輸至軟件平臺，主要實現以下功能：
3.3.1.漏電報警
當智慧用電安全探測器監測到配電箱的回路上，漏電流在工作時超過預警值，系統會進行漏電報警。
3.3.2.過流報警
當智慧用電系統監測到用電設備電流超過額定電流，會啟動過流保護預警，以保護設備。
性能特點：?
1、高速短路保護，動作時間小于40ms，短路處無任何火花噴發。
2、高速精確的防雷過壓保護，動作時間小于40ms，數字化處理快速精確。
3、具有延時特性，高精度過流保護，精確度達到0.1a。
4、超高速漏電保護，神奇的觸電無感覺功能。
5、消息推送，提醒相關人員及時處理，同時也可以配合主控制回路及時切斷電源，從而徹底消除潛在的電氣火災安全隱患。
3.3.3.過壓報警
在智慧用電系統監測的保護線路電壓超過預定的值時，進行過壓預警，并根據需要使電源斷開或使受控設備電壓降低的一種保護方式。
3.3.4.欠壓報警
智慧用電系統監測到當線路電壓降低到臨界電壓時，保護用電設備進行預警，避免用電設備因過載而燒毀。
3.3.5.溫度報警
當電氣線路中出現溫度過高或配電箱中溫度過高，而具有發生燃燒的危險性時，系統會自動發出報警信息。
3.3.6.過載保護
由于超負荷運行電氣線路中導線流過的電流超過了安全載流量，過載時，溫度超過該溫度，會使絕緣迅速老化甚至于線路燃燒。智慧用電通過監測線路電流和溫度實時預警，避免事故發生。
3.3.7.打火保護
電線接頭接觸不良，在使用電器的時候就會打火，這種情況傳統的漏電保護裝置通常是不會跳閘的，通過安裝智慧用電可以及時發現因線路接觸不良、破損等引起的安全故障。
3.3.8.自檢
通訊自檢，現場總線通訊技術下實現快速自檢，持續對全部監控探測設備布線與數據集中控制設備進行故障排查。設備自檢，智慧用電設備快速自檢進行故障排查，確保智慧用電系統正常運行。
3.3.9.在線檢測
通過過智慧用電系統服務云平臺，消防安全的相關人員24小時可以隨時、隨地通過手機App或Web了解酒店內用電安全情況，對出現的異常能及時通過預警方式向各安全負責人員提醒存在的安全隱患。
3.3.10.app遠程監控
通過智慧用電APP，使用授權的帳號和密碼登錄，索普銳大酒店的消防安全相關人員可以隨時、隨地通過手機app同步了解酒店的用電安全情況，掌上了解用電系統的安全狀態。
3.3.11.故障報警
通過智慧用電系統可以很方便地設置好接收推送報警的手機號碼。通過設置，可將警報信息發送至酒店分管安全的責任人手機上。
3.3.12.報警記錄存儲查詢功能
發生漏電、超溫報警或通訊、電源故障時，將報警部位、故障信息、報警時間等信息存儲在數據庫中，當報警解除、排除故障時，同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。
3.3.13.大數據用電分析報告
智慧用電云平臺每周定期統計本期用電數據，生成檢測報告。用戶可登錄平臺隨時瀏覽，也可以根據你的選擇，查看單一回路某項參數的歷史曲線（比如線溫、漏電流等），查看日、月、年的整體用電情況的分析。
3.3.14.故障分析功能
通過智慧用電云平臺大數據服務中心提供異常報警回路的報警原因分析。
第四章.實施方案
4.1.現有的電氣線路檢測
為保證我公司更好地為消防社會單位實施智慧消防用電相關產品，特對智慧消防用電相關設備安裝部位周邊的電氣線路進行全面檢測。
4.1.1.檢測條件
在電氣設備和線路有效運行，進入熱穩定狀態下進行檢測。
4.1.2.檢測方法
使用電壓表、電流表、驗電器、接地電阻測試儀等常規儀表對運行中的電氣設施進行檢測，并對照現行國家相關技術規范進行評估，以判斷智慧消防用電相關產品的安裝方式。
4.1.3.檢測內容
(1)配電箱
檢查配電箱的殼體、地板是否用不燃材料制成；配電箱內安裝的電氣設備是否動作靈活，接觸良好，出頭是否有嚴重燒灼情況；配電箱內的電氣是否安裝牢固、整齊；導線是否絕緣良好、排列整齊、固定牢固等；配電箱的近旁是否堆放有可燃物；熔斷器是否隨意用金屬絲代替熔絲；熔體是否有保護罩；測量各接線端子連接線上的電流是否正常。
(2)電氣線路
檢查配電線路所用電線或電纜，是否符合國家標準或行業標準；配線所采用導線的規格、型號是否符合設計規定；護套線是否直接敷設在抹灰層、吊頂、護墻板；室內配電線路是否采用固定線路，線路是否穿管或采用線槽敷設；線路易受機械損傷的部位是否有保護措施；為防止電線線路絕緣老化，是否有定期對線路的絕緣情況進行檢查。
(3)電氣照明裝置
照明燈具在安裝使用中是否存在電氣火災隱患；燈具是否安裝在可燃構件上；當燈具表面高溫部位靠近可燃物時，是否有采取隔熱、散熱措施；燈具是否固定牢固可靠；電氣照明裝置的接線是否牢固，電氣接觸是否良好；照明電源線相線是否經開關控制；電氣設備絕緣有無破損，絕緣電阻是否合格，設備裸露帶電部分是否有防護，屏護裝置是否符合要求，安全間距是否足夠，各種接地、接零是否正確可靠合格。
(4)開關插座
安裝的開關插座是否采用專用盒，專用盒的四周是否有間隙，且蓋板是否端正并緊貼墻面；查看是否裝有能滿足線路、短能力的開關，是否有短路保護、過載保護和接地故障保護；查看開關插座是否安裝規范，是否有私拉亂接。
4.2.安裝智慧用電監控器
根據索普銳大酒店的電氣線路回路情況，按照每個回路一個智慧用電監控器的原則進行配置，并進行現場信號調試，以便能夠將信息傳輸至軟件平臺。
4.3.軟件平臺部署
為了能順利部署實施該項目，可根據酒店的配電箱數量、規模等情況，選擇不同配置的服務器進行軟件平臺的部署，也可根據實際需要部署在我公司的云平臺上。

索普銳大酒店的相關領導和相關安全管理人員只需通過瀏覽器打開對應的網址或下載app進行安裝即可實現遠程監控。

第五章.智慧用電系統配套服務
5.1.安裝調試服務
針對本項目，我公司將針對本項目成立專門的項目組，并由專業的實施工程師赴項目現場進行相對應的消防設備安裝調試，并協助相關人員進行初始化信息的錄入，直至本項目相關的軟硬件調試完成。
安裝調試結束之后，由相關實施工程師為客戶提供相應的項目文檔及系統的用戶信息和配置信息。
5.2.培訓服務
1)對本次采購軟硬件的正常使用和維護提供必要的培訓；
2)培訓對象包括本系統的全體用戶；
3)培訓內容包含主要設備和軟件的安裝、使用、配置管理、性能優化以及相關基本維護知識培訓，需針對不同用戶對象設計培訓課程，屆時將給出培訓的地點、時間安排、人數、授課內容、教材等。
5.3.維護服務
系統建設完成后，將進入系統運行維護期，由我公司負責平臺系統本身及配套的消防物聯網設備質量保障及維護。
1)遠程技術服務
通過電話、郵件、微信、QQ等通訊工具在第一時間內，解決客戶軟件使用過程中遇到的各種問題。
2)現場技術支撐
在免費質保期內，對于微信、QQ、電話、遠程等方式都無法解決的產品使用問題或故障，將派遣服務工程師到達客戶現場，進行查看、定位、診斷，協助進行現場故障排除，并提出預防措施和應用建議。
3)緊急故障處理
解決平臺軟件故障無法登陸以及其他運行故障影響正常生產的問題。
4)系統健康檢查
定期對系統、中心數據庫、應用服務器等日志進行分析，及時發現安全隱患、系統漏洞。
5)數據庫巡檢、維護
對生產中的數據庫進行定期數據備份，維護索引保證數據訪問效率，防范于未然。
6)軟件定期更新
軟件系統平臺程序維護升級以及Bug修復。

第六章.關于我們
6.1.公司簡介
鄭州金特萊電子有限公司創立于2006年，座落于國家鄭州經濟技術開發區，是一家集研發、生產、銷售、服務為一體的綜合性高新科技企業，公司旗下的智慧安全用電監控系統產品，融合了公司10多年的技術積累和沉淀，集電壓、電流、剩余電流、溫度的檢測、報警、顯示于一身，分析電壓、電流、剩余電流和溫度的發展態勢，真正做到安全用電防患于未然。公司自主研發和生產的DH-A系列的智慧安全用電監控系統、消防設備電源監控系統、防火門監控系統，智能電力儀表監控管理系統、微機繼電保護自動化監控系統、控制與保護開關、雙電源自動轉換開關、環境精密空調、智慧消防云平臺等，所有產品均通過國家相關部門的檢測和認證，并采用電力總線通信方式，實現了組網監控，解決了單機供電問題，并采用DC24V低電壓通訊方式，為客戶節約了單獨敷設一組電源線，便于安裝，節約成本，使產品更好的服務于用戶。
目前，全國已有上萬個工程在使用我公司產品：如中原福塔、鄭州國際會展中心、機場T2航站樓、浦東機場、蘇州高鐵站、太原南站、河南大學、丹尼斯、恒大地產、萬達地產等國內知名房地產商建立了長期戰略合作伙伴關系，同時我公司在全國各地設有60多處銷售網點并建立完善的售后服務網絡，產品遠銷海內外。我公司先后獲得國家幾十項的專利證書和軟件著作權，與國內多所高校和科研單位建立了產學合作關系，引進國內外先進檢測設備，建立電磁兼容實驗室，通過嚴謹的生產工藝、嚴格的質量把控體系，使公司產品以先進的技術、周到的服務贏得較高的市場占有量，得到客戶的廣泛贊譽。
鄭州金特萊電子有限公司秉承“ 科技創新立業，追求品質優越 ”的企業精神，牢固樹立“ 誠信、品質、創新 ”的企業理念，把企業建設成具有品質高、效率高、國際先進品牌的制造企業，以便竭誠服務于人類用電事業！

第七章.智慧用電系統相關設備的技術參數
序號 產品名稱 功能描述 相關參數
1 智慧安全用電監控探測器 1）實時監測功能
監測用電設備的電源工作狀態（是否存在過壓、欠壓、缺相、過流等），直接采集被監測回路的電壓信號、電流信號。
2）報警功能
當監控器采樣到以下任意情況發生時，會發出報警信號，點亮報警指示燈，發出報警聲音，并根據設置控制斷路器，使其斷開，從而起到保護作用。
報警情況：過壓、欠壓、過流、溫度過高、剩余電流實時值大于報警設定值。
3）報警儲存查詢功能
當發生事件時，報警顯示端可對該事件進行儲存，便于以后查詢。
4）采樣顯示功能
監控器循環輪流采樣和顯示各個通道傳遞過來的信號；
5）設定功能? ? ? ? ? ? ? ? ?
可通過面板上的“設置” 按鍵來設剩余電流傳感器的剩余電流報警值，設定范圍在 100mA～1000mA之間隨意設置。出廠默認為1000mA。? ? ? ? ?
監控器可以通過面板上的“設置”按鍵來設置監控器的時間。
6）消音功能
在發生報警或故障時，監控器會發出相應的報警聲，按“消音”鍵后，可以停止監控器發出報警聲，同時消音指示燈亮；如有新的報警或故障發生時監控器將再次發出報警聲。 電壓檢測：三相四線電壓檢測，額定電壓AC220V，測量范圍AC150V～AC280V，精度5%
電流檢測：三相電流檢測，測量范圍30%～120%Ie，精度5%
剩余電流檢測：1路剩余電流檢測，測量范圍100mA～1000mA，精度5%
溫度檢測：4路溫度檢測，測量范圍0～120℃，精度±1℃
